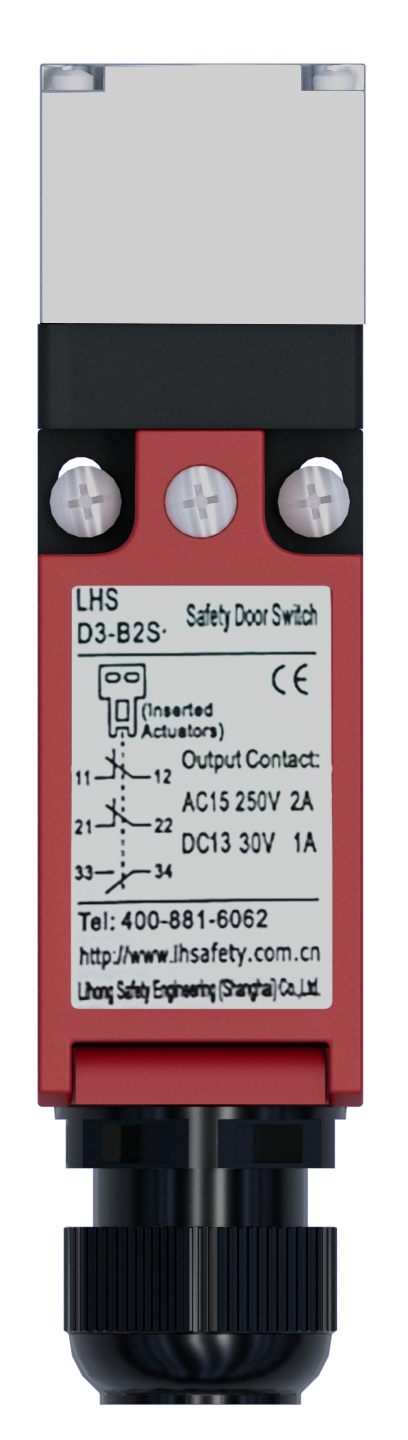

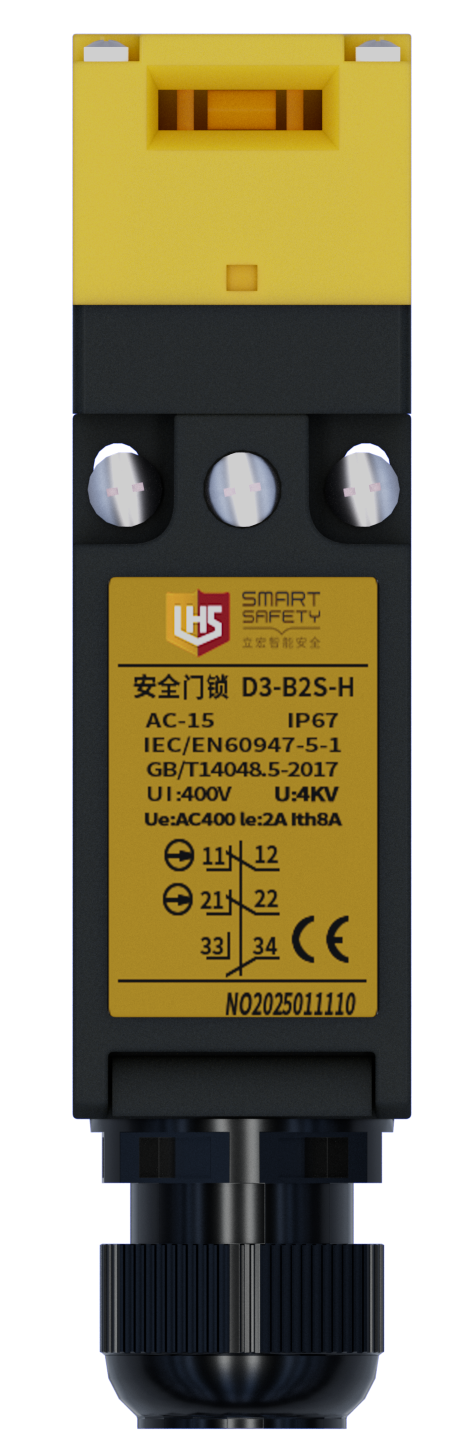

安全門鎖開關D3-B2S

D3-B2S


安全門鎖開關

? 配置安全回路標準觸點：2NC+1NO

? 小型機身，適用于狹小的安裝空間

? 金屬開關頭部，可進行4個方向調整

? 內置3組觸點，可完成多種接線方式

? 標配化的觸點保證了接觸的高可靠

▊

訂購信息

圖片展示		開關型號	觸點配置	導管開口/連接器	類型
門鎖+把手	門鎖	開關型號	觸點配置	導管開口/連接器	類型

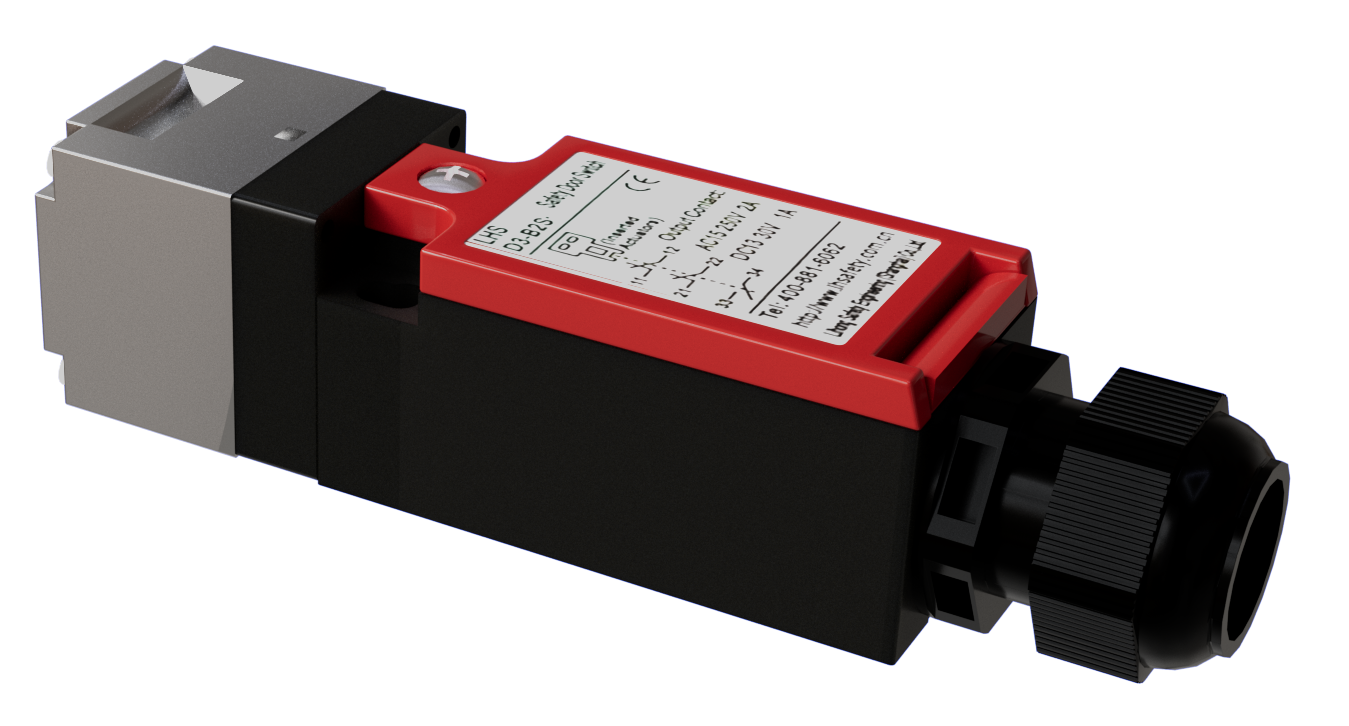

		D3-B2S	2NC+1NO	無	金屬頭
		D3-B2	2NC+1NO	無	全塑料
		BS01	金屬	/	普通把手
		BS02	金屬	/	帶鑰匙把手

▊

鎖舌類型

水平安裝型K1

垂直安裝型K2

寬型安裝型K3

短L型安裝型K4

活動型安裝型K5

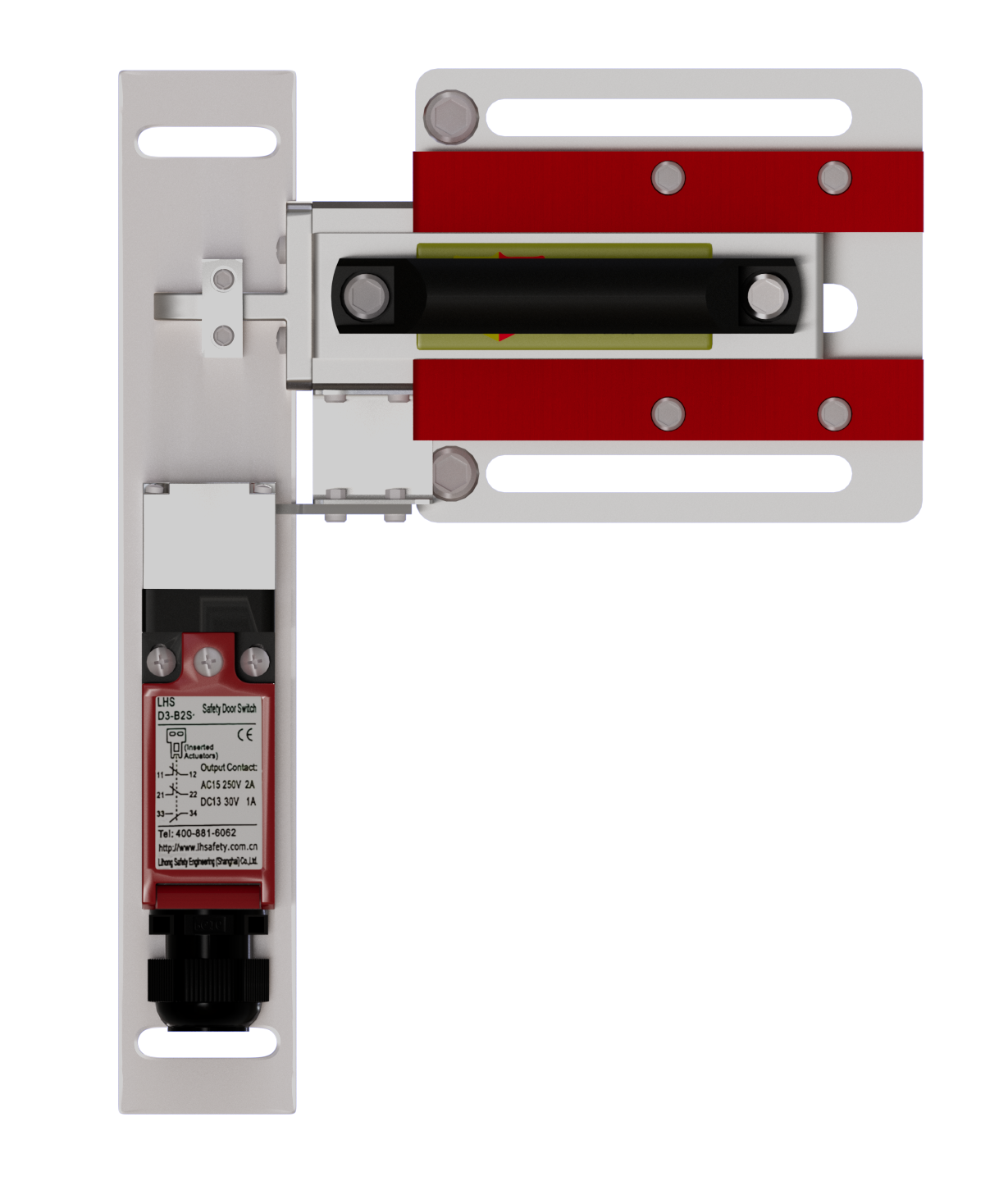

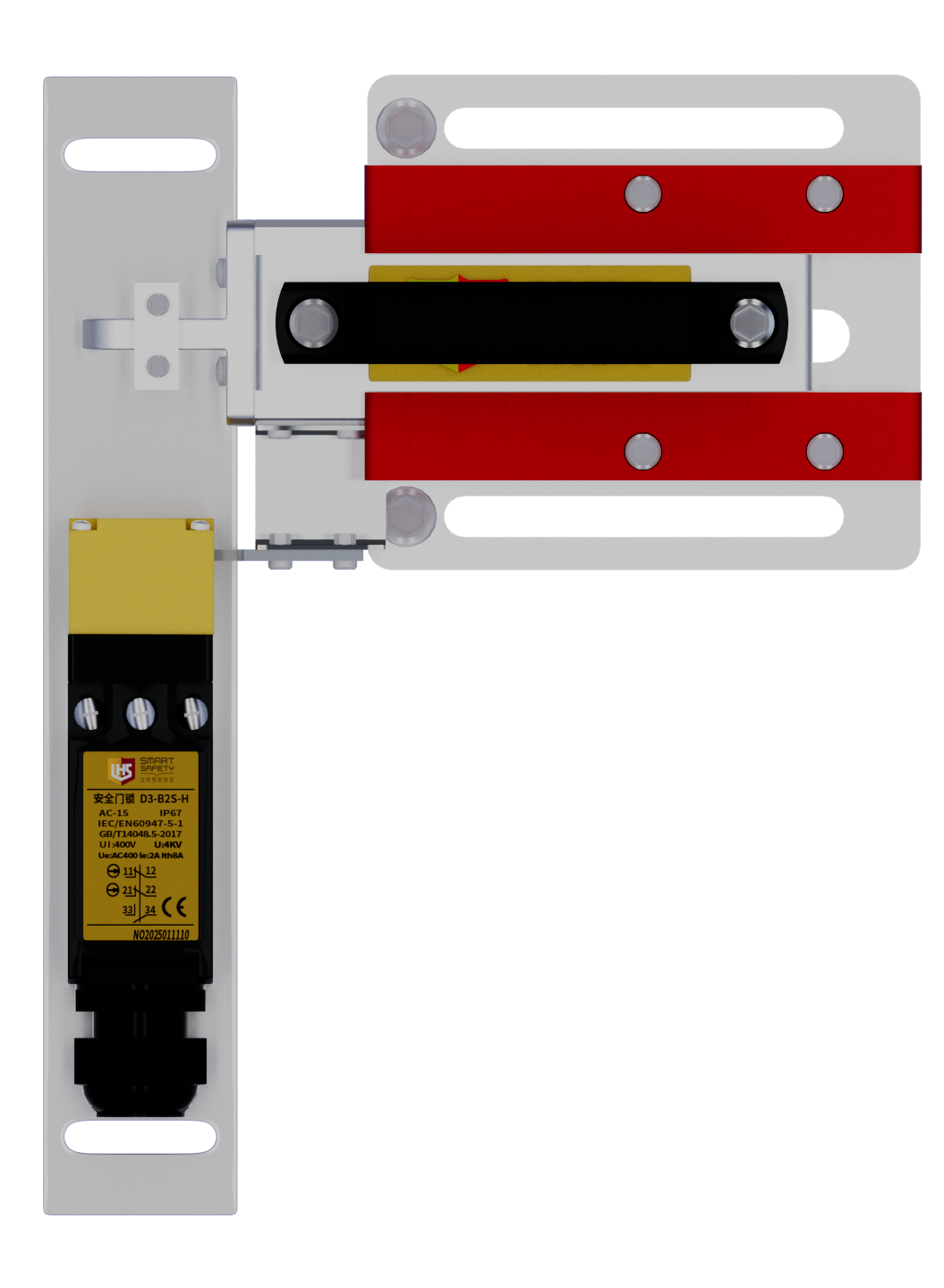

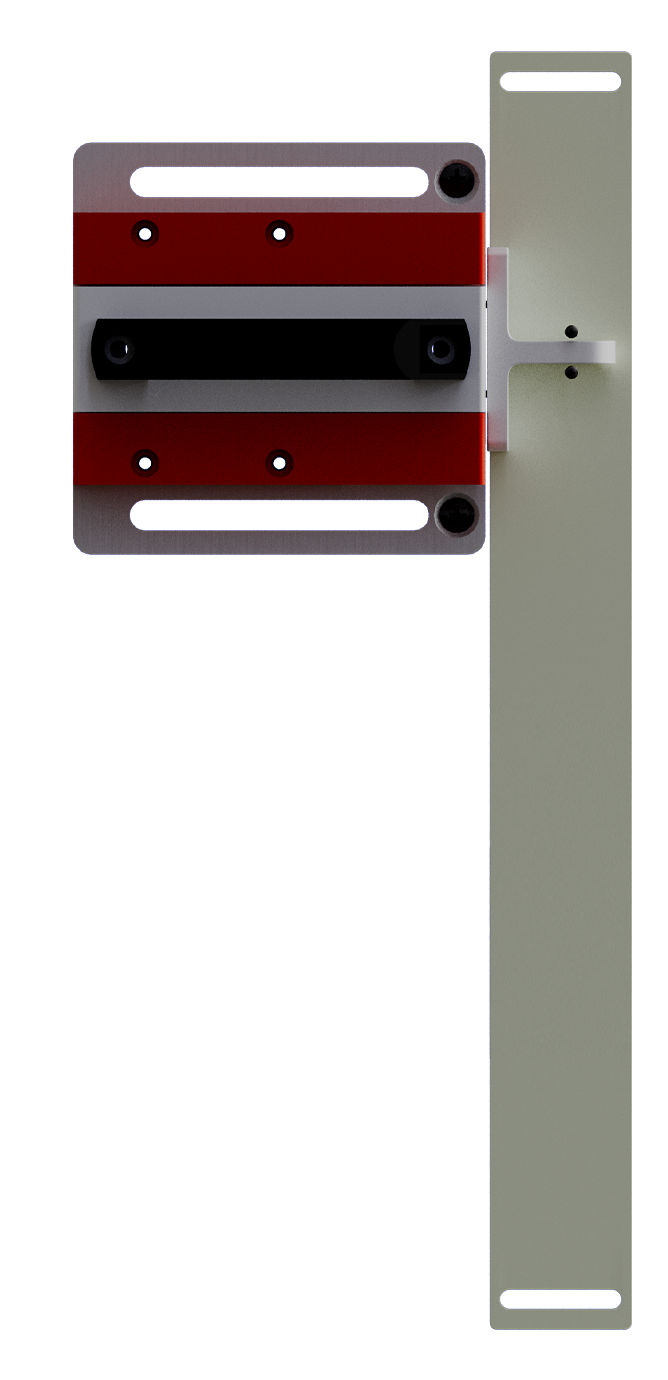

安全門閂/把手

安全門閂

BS02

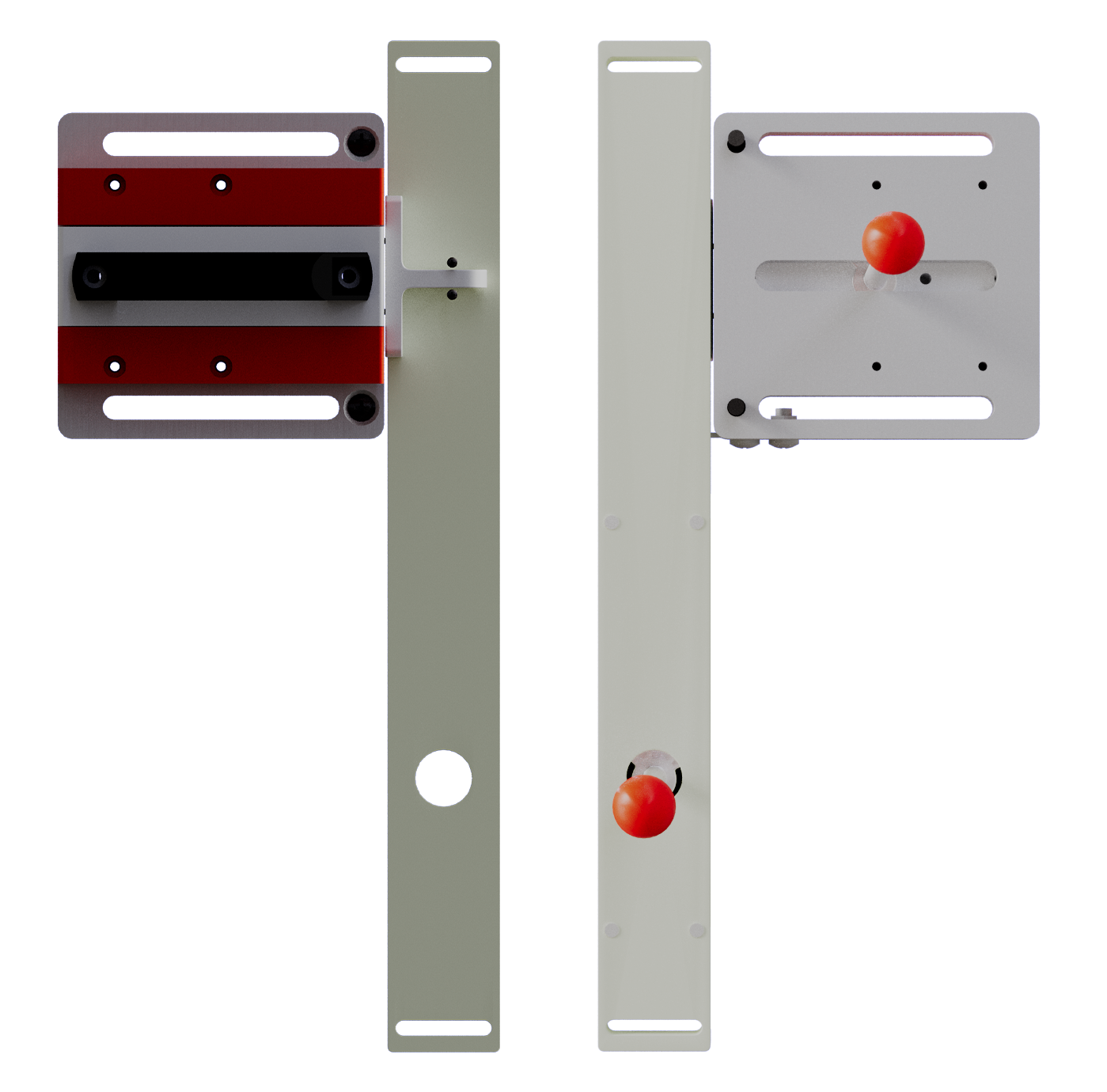

安全門閂+內部逃生裝置

BS01

安全門閂

BS03

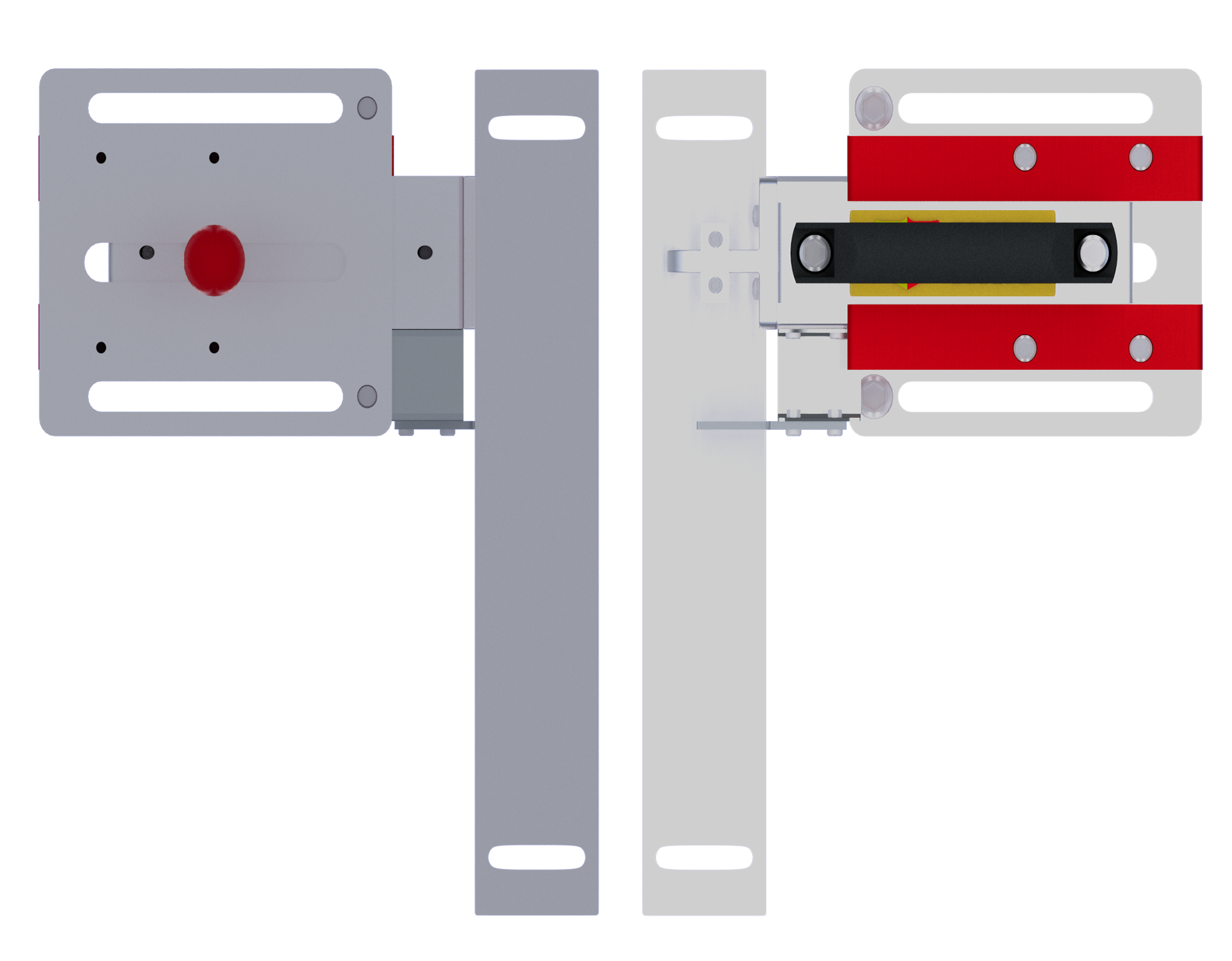

安全門閂+內部逃生裝置

BS08

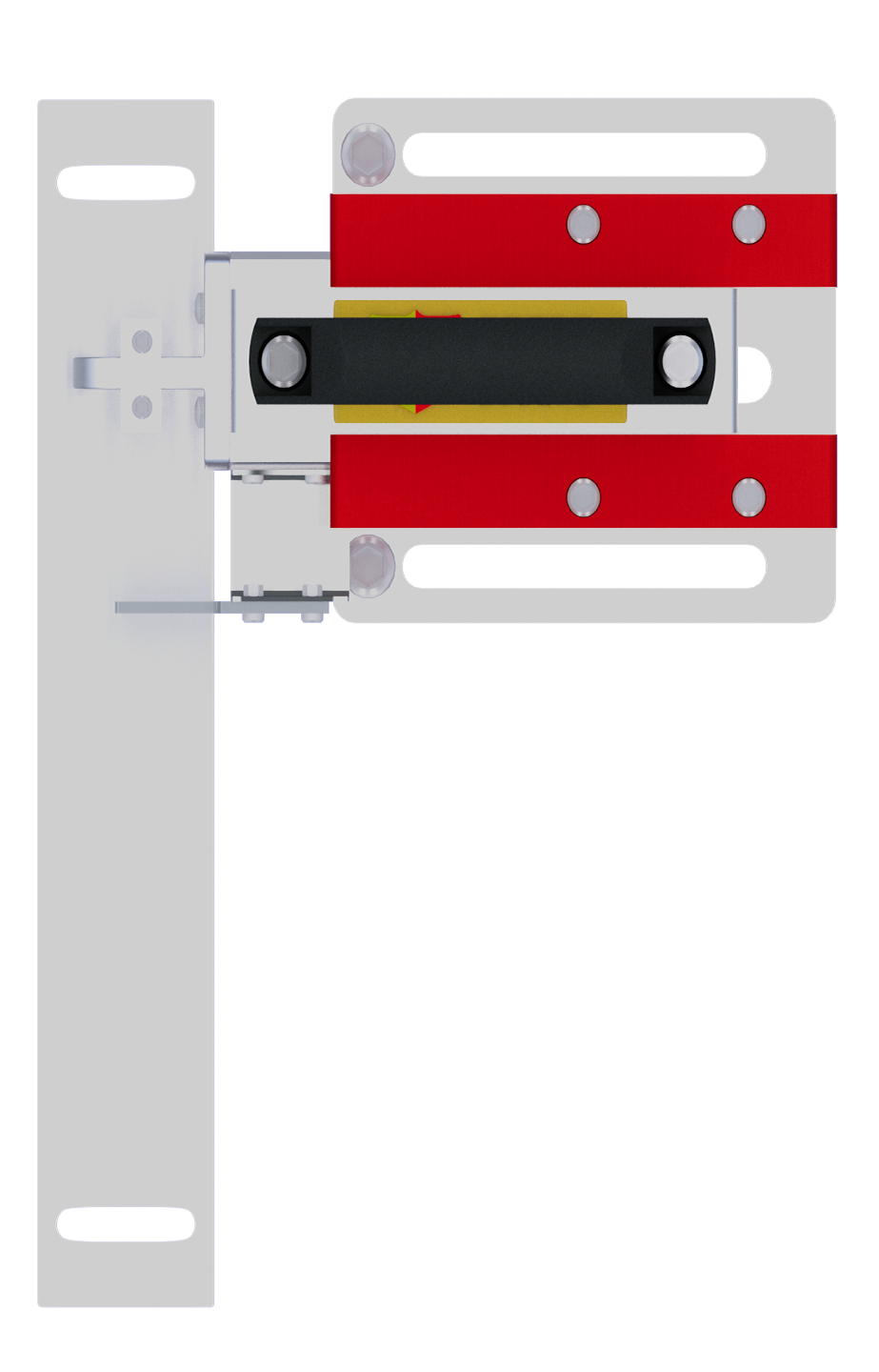

安全門閂

BS04


▊

性能

安全認證	機械可靠性	Blod=2.5ⅹ10000000在100mA負載下運行ISO 13849-1至PLe，取決于系統架構 EN 62061至SIL3，取決于系統架構
	安全數據	每年使用8個周期/小時/每天24小時/365天MTTFd 356年
防護等級		IP67（不含誘導口）
壽命*1	機械	不少于100萬次
	電氣	不少于10萬次（AC-12 250V 4A
		不少于100萬次（24V AC/DC 100mA）
污染程度（操作環境）		等級3
環境溫度		-15~40℃
相對濕度		45-80%

▊	型號和接點構成

型號

接點構成

(門開閉檢測開關+鎖定監控開關)

接點形式

動作模式

D3-B2系列

2NC/1NO

▊

外形及安裝尺寸

外形及安裝尺寸

▊

頭部安裝方向

安裝方向	頭部更改方向	安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。
		安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。

▊

電路連接示例圖

▊	安全聯鎖開關選型表

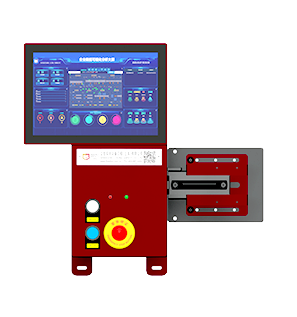

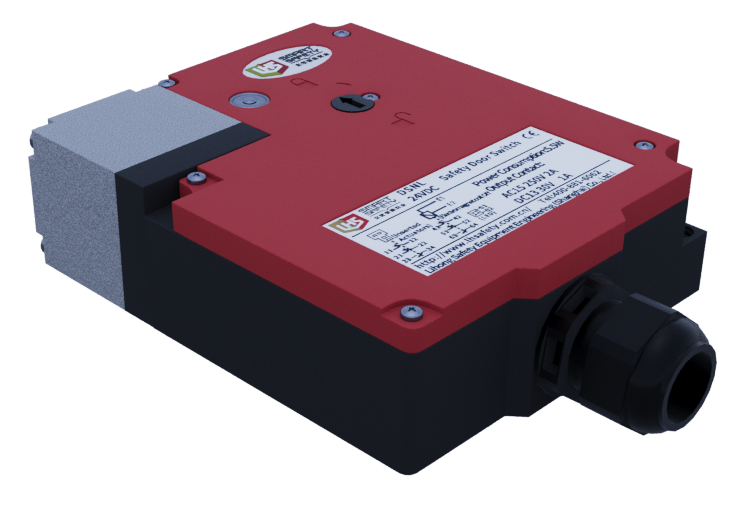

		▲安全門鎖開關	電磁門鎖開關	電磁門鎖開關	AI智能安全門鎖
選型標準	型號	D3-B2S	D3SL	D3NL	AI box-F
	觸點設置	2NC/1NO	2NC/1NC+2NC/1NO	4NC/2NO	2NC/1NC+2NC/1NO
	外殼	ABS塑料	ABS塑料	ABS塑料	金屬
	頭安裝	4個方向	4個方向	4個方	左右方向
	鎖定力	130N	2000N	2000N	2000N
	防護等級	IP67	IP67	IP67	IP67
特征	操作鑰匙可調節		?	?	?
	24VDC電磁鎖定/ 機械解鎖		?	?	?
	門監視	?	?	?	?
安全認證	安全認證 CE認證	?	?	?	?
